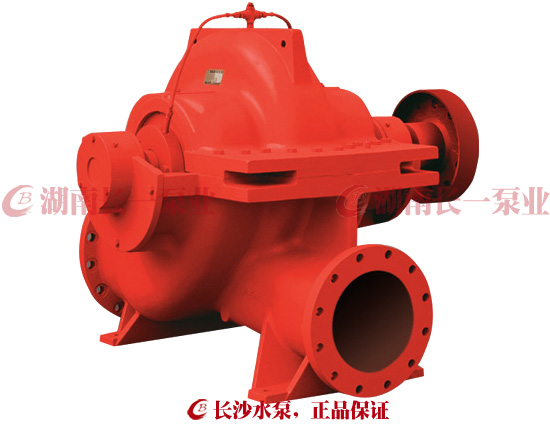

XBD/XBC-S型單級雙吸臥式消防泵通過使用原型葉輪和改型葉輪及其切割，型譜飽滿寬廣、使用效率高，在型譜性能范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。其采用了目前國內外最優秀的可自平衡軸向力及徑向力的水力模型，性能穩定、效率高、結構緊湊、振動小、泵體耐壓高、安裝維修方便。主要用于消防系統增壓送水，也可適用于自來水廠、灌溉、排水泵站、電站、空調循環用水、工業供水系統、消防系統、船舶工業、煉油系統、采礦等輸送液體的場合。

1、內置式密封潤滑結構：泵內置式密封潤滑結構，密封循環水對泵密封系統的潤滑、沖洗更為直接、有效。2、外形美觀：直線型的外觀并在泵蓋上附加強筋，內置式密封潤滑結構使泵整體結構渾然一體，靈活的結構設計使泵更加精美大方。
3、高效率：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。泵體采用雙流道設計，以減小徑向力。泵體、泵蓋、葉輪等過流部采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率。
4、平衡精度高：轉子部件動平衡精度為G1.0級。
5、軸：軸短且剛性好，增加軸徑，以延長軸承和機械密封的使用壽命。軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
6、雙蝸殼：高揚程泵采用雙蝸殼結構，減輕了徑向力。

● XBD/XBC-S型單級雙吸臥式消防泵型號說明:

例 XBD/XBC16/80-S

XB—表示消防泵

XBD—表示電動消防泵機組，XBC表示柴油機消防泵機組

16—表示泵的額定揚程為160m或額定壓力為1.6Mpa

80—表示泵的額定流量為80L/s

S—表示泵為水平中開式離心泵

● XBD/XBC-S型單級雙吸臥式消防泵性能范圍:

流量：108~21600m3/h

揚程：9~140m

流量：30-450L/S；
壓力：0.20-1.5Mpa；
功率：18.5-460kW；
轉速：980-2900r/min；
口徑：80-500mm；
溫度范圍：≤105℃。

● XBD/XBC-S型單級雙吸臥式消防泵結構說明:

XBD/XBC-S中開式雙吸消防泵體吸入口與吐出口均在泵體下，這樣可以在不拆卸系列管路的情況下取出轉子，維修方便，大部分泵體采用雙流道設計，以減小徑向力。泵體、泵蓋均采用樹脂砂板模造型，保證了外觀及流道尺寸以及泵的水力效率（不同于一般S、SH干模沙造型）。葉輪進行動平衡，確保了泵的運行平穩，噪聲降低。軸縮短軸間距，以延長軸承和機械密封的使用壽命，軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。軸套根據不同用戶的需求可采用多種不同材料，以防止軸的磨損和銹蝕。軸封采用填料密封或機械密封，可以在不拆卸泵蓋的情況下更換密封裝置。軸承及潤滑采用脂潤滑。

傳動通過彈性聯軸器由傳動機驅動。旋轉方向：從驅動端看為順時針方向旋轉。

● XBD/XBC-S型單級雙吸臥式消防泵傳動機說明:

XBD-S電動消防雙吸中開泵組以知名廠家的電機為動力。同時，可以根據用戶的使用環境及條件的不同、配套不同防護等級的低壓、高壓及防爆電機，其特點為操作維護簡單、噪音低、配備要求少。

XBC-S柴油機雙吸中開泵組，以沃爾沃、康明斯、道依茨和國內柴油機知名廠家生產的10—1000KW各種系列柴油機為動力。通過高彈聯軸器、離合器、減速器等與水泵組裝而成，具有起動迅速、可靠、應急能力強、結構緊湊、防護方便等特點。具有手動、自動、自動切換、自動充電、自動保護（超速、油壓低、三次起動失敗、水溫高、蓄電池電壓低等報警、停機保護等）、應急照明、遠程監控連接等功能。為保證機組在低于5℃寒冷氣候下的正常工作，機組可附設冷卻水預加熱裝置。兩種機組均可提供自動控制柜，達到自動控制、遠程監視與遙控的目的。

● XBD/XBC-S型單級雙吸臥式消防泵使用須知：
1：消防泵均采用不銹鋼軸、鋁青銅葉輪（國家消防驗收標準），如有不同材質要求，訂貨時請
另行注明。
2：消防泵每半年應至少啟動1次，以防長期不用或保養不善產生銹蝕造成再次啟動困難。
3：此泵尤其適用于需大流量消防場合，性能穩定。
